Skoda Felicia: Общая информация - Подвеска и рулевое управление - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Общая информация

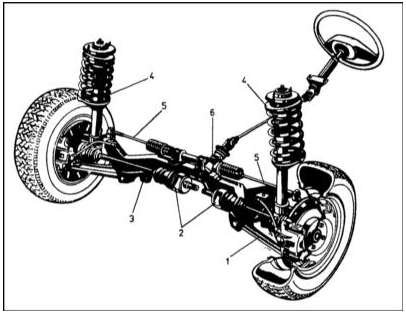

Передняя подвеска и рулевое управление 1 — Нижний рычаг 2 — Сборки приводных
Передняя подвеска и рулевое управление 1 — Нижний рычаг 2 — Сборки приводных валов 3 — Поперечная балка 4 — Стойки Мак-Ферсона 5 — Рулевые тяги 6 — Реечная передача

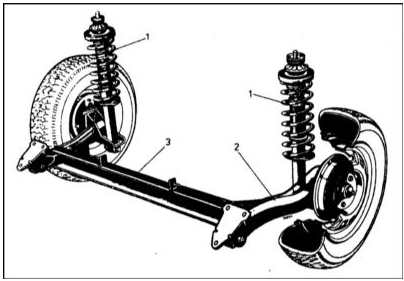

Задняя подвеска 1 — Амортизационная стойка с пружиной 2 — Рычаг подвески
Задняя подвеска 1 — Амортизационная стойка с пружиной 2 — Рычаг подвески 3 — Поперечная балка

На всех моделях использована независимая передняя подвеска на стойках Мак-Ферсона, оборудованных винтовыми пружинами и телескопическими амортизаторами. Стойки крепятся к поперечным нижним рычагам подвески. Внутренний конец нижнего рычага оборудован резинометаллическими втулками, наружный - шаровой опорой. На ступичные сборки передних колес навешены диск и суппорт тормозного механизма. Сами сборки приболчены к стойкам Мак-Ферсона и посредством шаровых опор подсоединены к нижними рычагами подвески. Большинство моделей оборудованы передними стабилизатором поперечной устойчивости. Штанга стабилизатора посредством резиновых опор крепится к подрамнику и двумя стойками соединена с нижними рычагами подвески.

Главным элементом задней подвески является неразрезной мост. Спереди сборка моста крепится к автомобилю посредством резинометаллических втулок. Сзади предусмотрены два продольных рычага, на которые установлены стойки подвески. Противоположными концам стойки крепятся к кузову автомобиля. Сборка моста оборудована стабилизатором поперечной устойчивости, штанга которого крепится к обоим продольным рычагам.

Рулевая колонка подсоединена к промежуточному валу, с обоих концов оборудованному карданными шарнирами. Нижний шарнир посредством стяжного болта крепится к приводной шестерне реечного механизма.

Реечный рулевой механизм установлен на переднем подрамнике и двумя оборудованными шаровыми наконечниками рулевыми тягами соединен с выступающими назад из ступичных сборок рулевыми рычагами. Наконечники имеют резьбовую посадку, что позволяет регулировать длину тяг с целью корректировки углов установки передних колес автомобиля. На моделях с гидроусилителем руля предусмотрен рулевой насос, приводимый в действие ременной передачей от шкива коленчатого вала.

    Снятие ступичных сборок передних колес
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите декоративный колпак колесного диска/ступицы, затем ослабьте гайку приводного вала и болты крепления колеса. 2. Подоприте клиньями задние колеса, взведите стояночный то ...
