Приводной вал со ШРУСами шарикового и Birfield типа

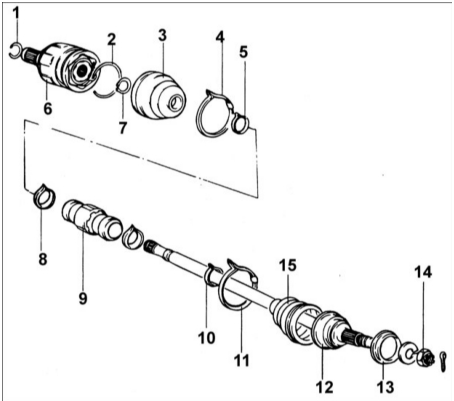

Приводной вал со ШРУСами шарикового и Birfield типа

1 – cтопорное кольцо;
2 – cтопорное кольцо;
3 – защитный чехол;
4 – хомут;
5 – хомут;
6 – ШРУС шарикового типа;
7 – cтопорное пружинное кольцо;
8 – зажим динамического демпфера;
9 – динамический демпфер;
10 – хомут;
11 – хомут;
12 – ШРУС Birfield;
13 – пылезащитное кольцо;
14 – гайка, 220–260 Н•м;
15 – защитный чехол.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Смажьте рабочую кромку масляного уплотнительного кольца дифференциала. 2. Установите новое стопорное кольцо на внутреннем конце приводного вала. Толчком вставьте приводной ва ...

Разборка
Предупреждение Не разбирайте ШРУС типа Birfield. Для смазки ШРУСов используйте только специальную смазку. При сборке ШРУСа необходимо установить новые хомуты. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите хо ...
