Daewoo Sens: Проверка механизма выжима сцепления - Трансмиссия - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Проверка механизма выжима сцепления

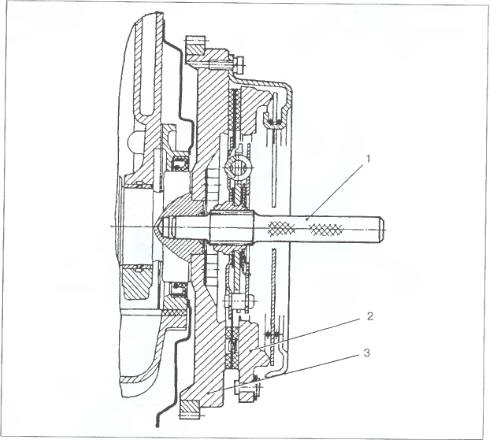

Рис. 4.1.5. Центрирование ведомого диска сцепления при помощи оправки: 1
Рис. 4.1.5. Центрирование ведомого диска сцепления при помощи оправки: 1 - оправка М9840-739; 2 - сцепление в сборе; 3 - маховик.

Проверить диаметры отверстий под втулки в картере сцепления, наружный и внутренний диаметры втулок и диаметр оси вилки выключения сцепления, данные замеров сравнить с допустимыми износами (см. таблицу4.1.3).

Если зазор между отверстием в картере и втулками более 0,25 мм и между втулками и осью вилки выключения сцепления более 0,50 мм, определить наиболее изношенную деталь и заменить ее, или, если необходимо, и сопряженную с ней.

    Разборка и сборка механизма выжима сцепления
    • Отвернуть стопор и снять рычаг оси вилки выключения сцепления. • Снять соединительные звенья и выжимной подшипник с направляющей втулки. • Ввести отвертку под буртик верхней втулки оси вилки, выну ...

    Нажимной диск
    Рис. 4.1.6. Нажимной диск сцепления: 1 - кожух сцепления; 2 - диск нажимной; 3 - кольца нажимной пружины; 4 - пружина нажимная; 5 - заклепка; 6 - пластина соединительная; 7 - контрольные отверст ...
