Проверка состояния ПОРЯДОК ВЫПОЛНЕНИЯ Проверьте рабочие поверхности оси (места посадки коромысел и подшипников) на наличие признаков износа, царапин и задиров. Изношенные ось и/или коромысла подлежат замените.

УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ 1. Действуя в порядке, обратном порядку демонтажа, наденьте на ось коромысел снятые с нее компоненты (в правильном порядке). Зафиксируйте сборку стопорным кольцом, проследив за правильность посадки последнего в своей канавке. Удостоверьтесь в свободе вращения коромысел на оси.

2. Опустите сборку на свое штатное место в голове цилиндров. Проследите за правильностью зацепления регулировочных винтов коромысел в торцах штанг соответствующих толкателей.

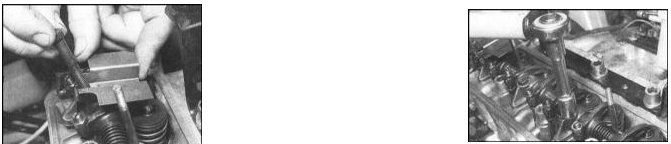

3. Вверните крепежные болты (не забудьте установить на правую опору пластину маслоотражателя) и в несколько приемов равномерно затяните их с требуемым усилием.

4. Вверните два болта головки цилиндров, используемые для крепления опор оси коромысел, и затяните их в три этапа.

5. Произведите регулировку клапанных зазоров (см. Главу Текущее обслуживание).

6. Установите на место крышку головки цилиндров (см. Раздел Снятие и установка крышки кожуха распределительного вала).
