Skoda Fabia: Снятие и установка каркаса моторного отсека

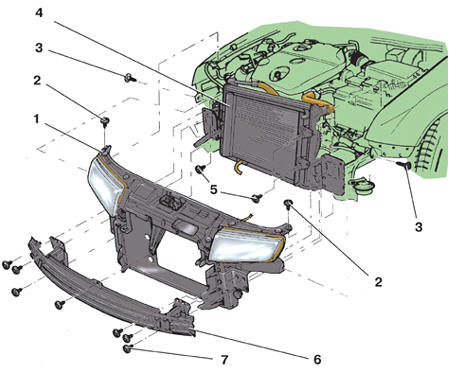

Детали передка кузова
1 – каркас моторного отсека в сборе; 2 – болт верхнего крепления каркаса; 3 – болт
бокового крепления каркаса; 4 – радиатор; 5 – болт крепления радиатора; 6 – усилитель
буфера; 7 – болт крепления усилителя
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Отсоедините колодки с проводами от фар.
3. Отсоедините трос привода от замка капота.
4. Снимите передний буфер.
5. Отверните семь болтов 7 (см. рис. Детали передка кузова) крепления и снимите усилитель 6 буфера.
6. Отверните болты 5 крепления радиатора и закрепите радиатор 4 на кузове.
7. Отверните по одному боковому 3 и по одному верхнему 2 болту крепления каркаса 1 к обоим передним крыльям.
8. Снимите каркас 1 моторного отсека с автомобиля.
9. Установите каркас моторного отсека в обратном порядке. После установки отрегулируйте свет фар.
Моменты затяжки, Н·м
Болт бокового крепления каркаса к переднему крылу 5
Болт верхнего крепления каркаса к переднему крылу 30
Болты крепления радиатора к каркасу 50
Болты крепления усилителя буфера 35
