Skoda Felicia: Замена резиновых защитных чехлов ШРУСов приводных валов - Приводные валы - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Замена резиновых защитных чехлов ШРУСов приводных валов

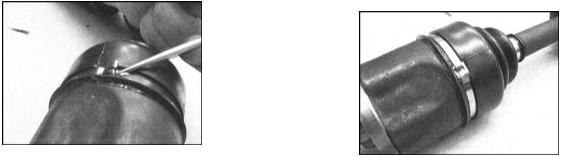

ПОРЯДОК ВЫПОЛНЕНИЯ 1.Зажмите вал в тиски с мягкими губками и отпустите бандажные ленты крепления защитного чехла внутреннего ШРУСа.

В случае необходимости ленты могут быть обрезаны.

2. Отверните чехол назад, открыв доступ к шарниру. Уделите избыток смазки, затем при помощи краски или маркера пометьте положение корпуса шарнира отностилеьно вала.

3. Снимите с корпуса шарнира торцевую обечайку и скиньте корпус с вала. Постарайтесь не допустить выпадения роликов из триподной сборки - протрите последнюю и обмотайте ее снаружи скотчем.

Установка всех внутренних компонентов шарнира строго в прежнем порядке имеет чрезвычайно важное значение, поэтому необходимо позаботиться о соблюдении установочного положения триподной сборки в процессе снятия корпуса. Нарушение данного требования может привести к существенному сокращению срока службы ШРУСа.

4. Снимите обечайку наружного корпуса с вала, перекинув ее через триподную сборку.

4. Снимите обечайку наружного корпуса с вала, перекинув ее через триподную сборку. Постарайтесь запомнить установочное положение обечайки.

5. Пометьте положение триподной сборки по отношению к валу. Уделите стопорное

5. Пометьте положение триподной сборки по отношению к валу. Уделите стопорное кольцо и снимите сборку с цапфы вала. Если триподная посажена на валу слишком туго, воспользуйтесь для ее снятия 2-ножечным съемником. Захваты ножек съемника заводятся под внутреннюю часть сборки - не допускайте контакта ноже с роликами. Альтернативно подоприте внутреннюю часть сборки и выжмите из нее вал при помощи гидравлического пресса - ни в коем случае не прикладывайте нагрузку к роликам.

6. После удаления триподной сборки с вала может быть снят защитный чехол шарнира.

7. Тщательно промойте компоненты шарнира керосином или другим подходящим растворителем - постарайтесь не смыть посадочные метки. Произведите тщательный осмотр шарнира.

8. Проверьте крестовину и ролики триподной сборки на наличие признаков износа. Осмотрите наружный корпус и его торцевую обечайку. Оцените свободу вращения роликов. В случае выявления любого рода дефектов замените шарнир. Если ШРУС признан годным к дальнейшему использованию, приготовьте новые бандажные ленты, защитный чехол, стопорное кольцо и необходимое количество смазки требуемого сорта (см. Спецификации).

9. Обмотайте шлицы цапфы вала скотчем. Аккуратно наденьте на вал защитный чехол

9. Обмотайте шлицы цапфы вала скотчем. Аккуратно наденьте на вал защитный чехол ШРУСа , посадив его в приемную канавку.

10. Снимите скотч, и наденьте на вал обечайку наружного корпуса шарнира (проследите, чтобы обечайка оказалась развернута правильным образом).

11. Добиваясь совмещения нанесенных в процессе демонтажа посадочных меток, наденьте триподную сборку на шлицы цапфы вала. Аккуратно застучите сборку на свое штатное место (воспользуйтесь молотком и выколоткой из мягкого металла). Постарайтесь не повредить шлицы и вала и ролики шарнира.

12. Зафиксируйте триподную сборку на валу при помощи нового стопорного кольца.

12. Зафиксируйте триподную сборку на валу при помощи нового стопорного кольца. проследите за правильностью посадки кольца в своей канавке.

13. Снимите обернутый вокруг роликов скотч, затем наденьте наружный корпус шарнира.

13. Снимите обернутый вокруг роликов скотч, затем наденьте наружный корпус шарнира.

14. Проследите за совмещением нанесенных в процессе демонтажа посадочных меток.

14. Проследите за совмещением нанесенных в процессе демонтажа посадочных меток. Удостоверившись в правильности установки компонентов, закрепите корпус обечайкой.

15. Равномерно набейте смазкой полости триподной сборки и наружного корпуса шарнира.

15. Равномерно набейте смазкой полости триподной сборки и наружного корпуса шарнира. Остатки смазки забейте в чехол.

16. Заведите наружные губки защитного чехла в канавку на наружном корпусе шарнира,

16. Заведите наружные губки защитного чехла в канавку на наружном корпусе шарнира, затем аккуратно приподнимите край, выпуская воздух.

17. В соответствии с указаниями, приведенными в параграфах 17 и 18 подраздела

17. В соответствии с указаниями, приведенными в параграфах 17 и 18 подраздела Наружный ШРУС, закрепите чехол двумя бандажными лентами.

18. Проверьте свободу вращения ШРУСа во всех направлениях, затем установите приводной

18. Проверьте свободу вращения ШРУСа во всех направлениях, затем установите приводной вал на свое штатное место на автомобиле (см. Раздел Снятие и установка приводных валов).
