Skoda Fabia: Отопитель - Снятие и установка бокового сопла на панели приборов

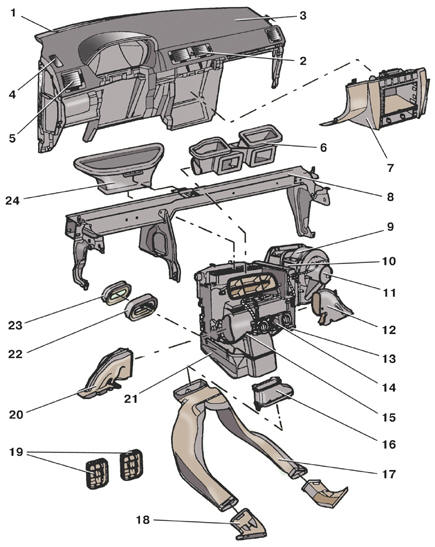

Элементы отопителя
1 – решетка обдува ветрового стекла; 2 – центральные сопла; 3 – панель приборов;
4 – решетка обдува бокового стекла; 5 – боковое сопло; 6 – воздуховод центральных
сопел; 7 – кожух центральной консоли; 8 – кронштейн панели приборов; 9 – отопитель;
10 – дополнительный резистор; 11 – вентилятор отопителя; 12 – воздуховод обдува
ног переднего пассажира; 13 – фильтр; 14 – панель управления отопителем; 15 – трос
привода отопителя; 16 – переходник нижнего воздуховода; 17 – нижний воздуховод;
18 – сопла обдува для задних пассажиров; 19 – решетка вытяжной вентиляции; 20 –
воздуховод обдува ног водителя; 21 – кожух радиатора отопителя; 22 – уплотнитель
отопителя в сборе; 23 – уплотнитель щита передка; 24 – воздуховод обдува ветрового
стекла
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Аккуратно поддев отверткой в местах расположения фиксаторов (в верхней и нижней части корпуса сопла), выньте корпус с боковым соплом 5 (см. рис. Элементы отопителя) из панели 3 приборов.
2. Установите корпус с боковым соплом в обратном порядке.
Отопитель - Снятие и установка центральных сопел на панели приборов
Снятие центральных сопел на панели приборов
1 – корпус; 2 – выключатель аварийной сигнализации
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Аккуратно поддев отверткой в местах расположения фиксаторов
(показаны стрелка ...
Отопитель - Снятие и установка решетки обдува бокового стекла
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Аккуратно поддев отверткой, выньте решетку 4 (см. рис.
Элементы отопителя) из панели приборов.
2. Установите решетку обдува бокового стекла в обратном порядке. ...
