1. Величина зазоров между наконечниками и торцами стержней клапанов, замеряемая щупом на холодном двигателе, для впускных и выпускных клапанов указана в таблице 2.23.1.

Таблица 2.23.1. Порядок регулировки зазоров в механизме привода клапанов

2. Проворачивание валов двигателя осуществляется ключом М9811- 321 в отверстие ведомого шкива привода распределительного вала (рис. 2.23.1). Рекомендуется вывернуть свечи зажигания.

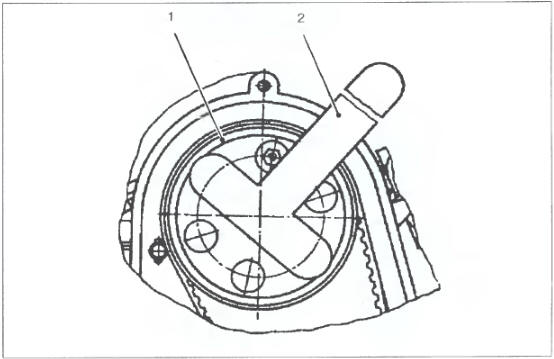

Рис. 2.23.1. Проворачивание валов при регулировке зазоров в клапанном механизме: 1 — шкив распределительного вала; 2 - ключ М9811-321.

Проворачивание валов двигателя можно осуществить проворотом одного из передних колес автомобиля, предварительно установив автомобиль на ручной тормоз и поддомкратив его.

3. Регулировку следует выполнять, когда клапаны закрыты в следующей последовательности.

3.1. Установить поршень первого цилиндра в ВМТ конца такта сжатия, для чего, сняв наружный кожух, совместить метку 3 на шкиве распределительного вала со стрелкой- штырем 2 (оба клапана первого цилиндра закрыты) (рис. 2.6.1).

В этом положении регулируется зазор в выпускном клапане третьего цилиндра.

3.2. Ослабить гайку регулировочного винта на коромысле и, вращая ключом М9811-288 регулировочный винт, предварительно установив между наконечником и стержнем клапана соответствующий щуп, установить необходимый зазор.

Во время вращения винта рекомендуется немного передвинуть щуп. Щуп должен протягиваться с небольшим усилием.

Удержав ключом винт, затянуть гайку и снова проверить зазор.

3.3. После регулировки зазора в выпускном клапане третьего цилиндра последовательно проворачивать коленчатый вал на 180° и регулировать зазоры, соблюдая очередность, указанную в таблице 2.23.1 и на рис. 2.23.2.

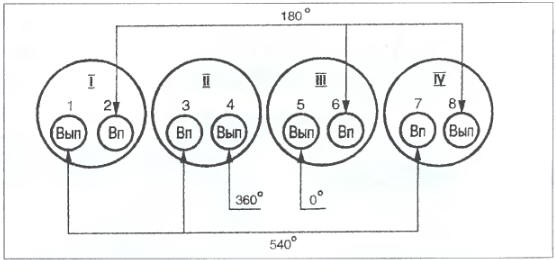

Рис. 2.23.2. Регулировка механизма привода клапанов цилиндров; 1-8 клапаны (вып. — выпускной, вп. — впускной,); 0°—540° углы поворота коленчатого вала.
