Skoda Felicia: Снятие и установка компонентов единого замка

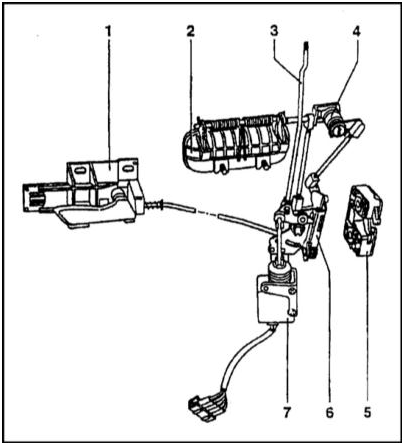

Устройство единого замка 1 — Внутренняя ручка дверного замка 2 — Наружная
ручка дверного замка 3 — Тяга блокировки двери 4 — Цилиндр дверного замка 5 — Замок
двери 6 — Электропривод единого замка
Устройство типичного единого замка показано на сопроводительной иллюстрации.
Дверные активаторы СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1 Снимите сборку замка соответствующей двери (см. Раздел Снятие и установка дверных ручек и компонентов замка).
2 Выверните крепежные винты, отсоедините активатор от исполнительного штока и снимите его с замковой сборки.
УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ Установка производится в обратном порядке. Перед установкой снимавшихся с целью обеспечения доступа панелей удостоверьтесь в исправности функционирования единого замка.
Снятие, установка и регулировка компонентов замка двери задка
Компоненты замка двери задка 1 — Запирающая скоба 2 — Замок 3 — Крышка 4
— Трос привода отпускания замка
СНЯТИЕ Сборка замка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откройте дверь задка.
Отделите от двери панель ...
Снятие и установка компонентов электропривода стеклоподъемников
Выключатели управления См. Главу Бортовое электрооборудование.
Приводные электромоторы На момент составления настоящего Руководства электромоторы
привода стеклоподъемников поставлялись только в ком ...
