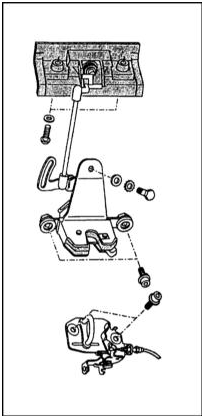

Компоненты замка двери задка 1 — Запирающая скоба 2 — Замок 3 — Крышка 4 — Трос привода отпускания замка

СНЯТИЕ Сборка замка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откройте дверь задка. Отделите от двери панель внутренней обивки и изоляционную пленку с целью обеспечения доступа к сборке замка. Компоненты замковой сборки представлены на иллюстрации.

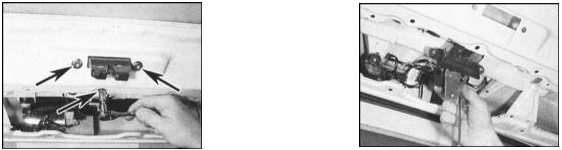

2. Отсоедините исполнительный шток от кнопки замка. Отсоедините электропроводку от выключателя замка.

3. Выверните крепежные болты и снимите сборку замка с двери.

Кнопка замка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откройте дверь задка. Отделите от двери панель внутренней обивки и изоляционную пленку с целью обеспечения доступа к сборке кнопки замка.

2. Выверните крепежные болты и снимите установленный над кнопкой металлический кронштейн.

3. Отсоедините от кнопки исполнительный шток и извлеките фиксатор крепления кнопки.

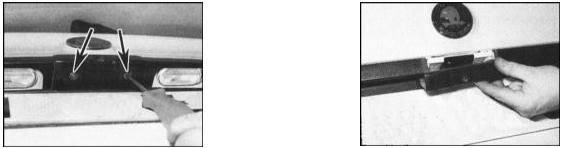

4. Выверните крепежные винты и снимите сборку кнопки замка с двери задка.

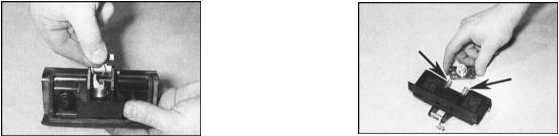

5. В случае необходимости извлеките стопорное кольцо из задней части цилиндра замка, снимите шайбу и уплотнительное кольцо, затем высвободите цилиндр из облицовочной панели - постарайтесь не выронить кнопочные пружины.

Ударник замка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откройте дверь задка. Выверните крепежные винты/отпустите фиксаторы, затем отделите от кузова панель отделки порога двери и снимите ее с автомобиля.

2. Выверните крепежные болты и снимите с автомобиля пластину ударника замка. На моделях, оборудованных дистанционным приводом отпирания двери задка, придется отсоединить от ударника приводной трос.

УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ Установка производится в обратном порядке. Проверьте исправность функционирования компонентов сборки замка, лишь после этого приступайте к установке изоляционной пленки и панели внутренней обивки двери. В случае необходимости подкорректируйте положение ударника.

РЕГУЛИРОВКА ПОРЯДОК ВЫПОЛНЕНИЯ

Ударник замка должен надежно фиксировать дверь при ее захлопывании. В случае необходимости снимите панель отделки порога, затем ослабьте крепежные винты и подкорректируйте положение ударника соответствующим образом. Добившись удовлетворительного результата, затяните крепежные винты с требуемым усилием. На моделях, оборудованных дистанционным приводом отпирания двери, необходимо проследить, чтобы рычаг пластины ударника упирался в свой ограничитель, а в тросе присутствовала незначительная слабина. В случае необходимости отпустите контргайку и подкорректируйте натяжение троса вращением регулятора. Добившись требуемого результата, зафиксируйте регулятор и прочно затяните контргайку. Проверьте исправность функционирования замка и привода его дистанционного отпирания, затем установите на место панель внутренней обивки.
